Winkelhandlauf Stahl Horizontal–Horizontal Ø32 mm 600–1200 mm – MODULAR

Winkelhandlauf Stahl Horizontal–Horizontal Ø32 mm – Serie MODULAR

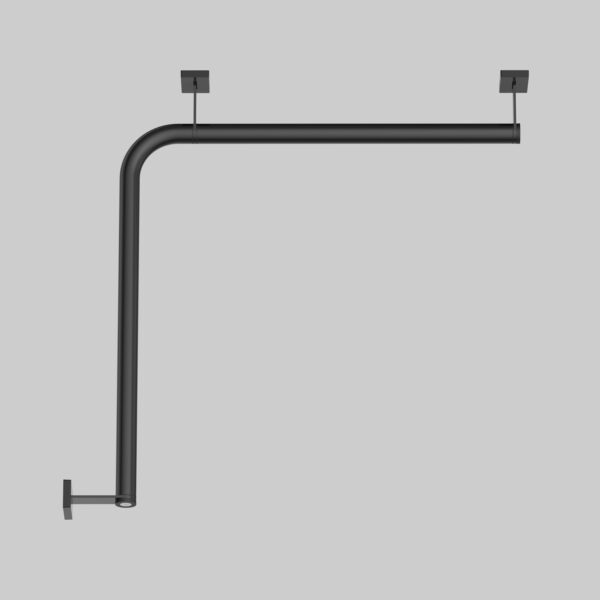

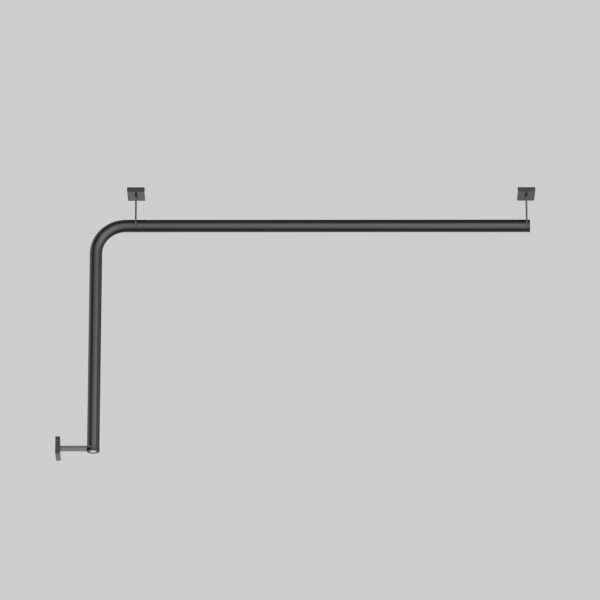

Der Winkelhandlauf Stahl Horizontal-Horizontal aus der Serie MODULAR ist ein Winkelhandlauf Stahl pulverbeschichtet für die horizontale Montage an zwei rechtwinklig zueinander stehenden Wandflächen. Beide Griffbereiche verlaufen waagerecht und bilden eine durchgehende Haltemöglichkeit über den Eckbereich hinweg.

Gefertigt wird der Winkelhandlauf aus stabilem Stahlrohr Ø32 mm. Die Oberfläche ist pulverbeschichtet: Schwarz, seidenmatt / Satin ist die Standardausführung. Weiß ist auf Bestellung erhältlich, weitere RAL-Farben auf Anfrage.

Die Konstruktion gehört zum MODULAR Baukastensystem von BSD und besteht aus einem gebogenen Rohr sowie einem passenden geraden Verlängerungsrohr. Dadurch stehen insgesamt 22 Einbaumaße von 600 × 600 bis 900 × 1200 mm zur Verfügung.

Horizontal–Horizontal – Handlauf über zwei Wandseiten

Bei dieser Ausführung verlaufen beide Schenkel nach der Montage horizontal. Der Handlauf führt damit über den Eckbereich hinweg und bietet auf beiden Wandseiten eine zusammenhängende Griffmöglichkeit.

Die Konstruktion ist universal links oder rechts montierbar. Ein separates Modell für die linke oder rechte Einbausituation ist daher nicht erforderlich.

Einbaumaß und technisches Konstruktionsmaß

Die im Shop auswählbaren Größen entsprechen dem tatsächlichen Einbaumaß A × B. Sie wählen also unmittelbar die Abmessungen, die der Winkelhandlauf nach der Montage im Raum erreicht.

Für die technische Zuordnung der MODULAR-Komponenten wird dagegen das Konstruktionsmaß A1 × B1 verwendet. Dieses technische Maß ist jeweils etwa 100 mm je Schenkel kleiner als das Einbaumaß.

22 Größen von 600 × 600 bis 900 × 1200 mm

Der Winkelhandlauf Stahl Horizontal-Horizontal ist in insgesamt 22 Größenkombinationen erhältlich. Die Auswahl erfolgt über das Produktmerkmal Maße B × A mm.

Vier Grundgrößen des gebogenen MODULAR-Rohres werden mit unterschiedlich langen geraden Verlängerungsrohren kombiniert. So lassen sich zahlreiche Einbaumaße aus standardisierten Komponenten aufbauen.

MODULAR Aufbau und Größen im Überblick

Einbaumaß A × B	Bogenrohr A1	Verlängerungsrohr B1	Konstruktionsmaß A1 × B1
600 × 600–1200 mm	500 mm	400–1000 mm	500 × 500–1100 mm
700 × 700–1200 mm	600 mm	500–1000 mm	600 × 600–1100 mm
800 × 800–1200 mm	700 mm	600–1000 mm	700 × 700–1100 mm
900 × 900–1200 mm	800 mm	700–1000 mm	800 × 800–1100 mm

Das gerade Verlängerungsrohr wird innerhalb der jeweiligen Gruppe in 100-mm-Schritten gewählt. Der 90°-Bogen des Bogenrohres bildet bereits etwa 100 mm des zweiten Schenkels.

Für die Bestellung ist immer das angegebene Einbaumaß A × B entscheidend. A1 und B1 sind technische Konstruktionsmaße zur Zuordnung der MODULAR-Komponenten.

Bogenrohr und Verlängerungsrohr im MODULAR System

Der horizontal-horizontal montierte Eckhandlauf wird aus zwei aufeinander abgestimmten MODULAR-Komponenten aufgebaut:

• Bogenrohr A1: bildet den ersten Griffbereich und den 90°-Bogen
• Verlängerungsrohr B1: bildet die Verlängerung des zweiten horizontalen Griffbereichs
• Rohrdurchmesser: Ø32 mm

Da der 90°-Bogen bereits ungefähr 100 mm des zweiten Schenkels bildet, ist das eingesetzte gerade Verlängerungsrohr entsprechend kürzer.

Beim Einbaumaß 600 × 600 mm werden beispielsweise ein Bogenrohr A1 mit 500 mm und ein Verlängerungsrohr B1 mit 400 mm miteinander kombiniert.

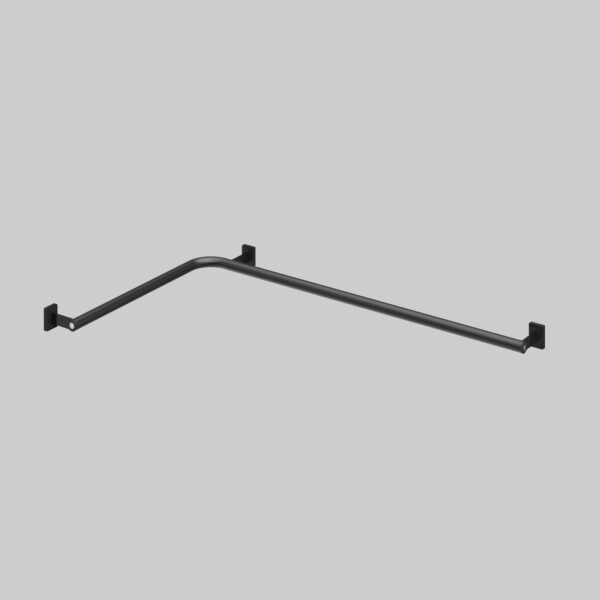

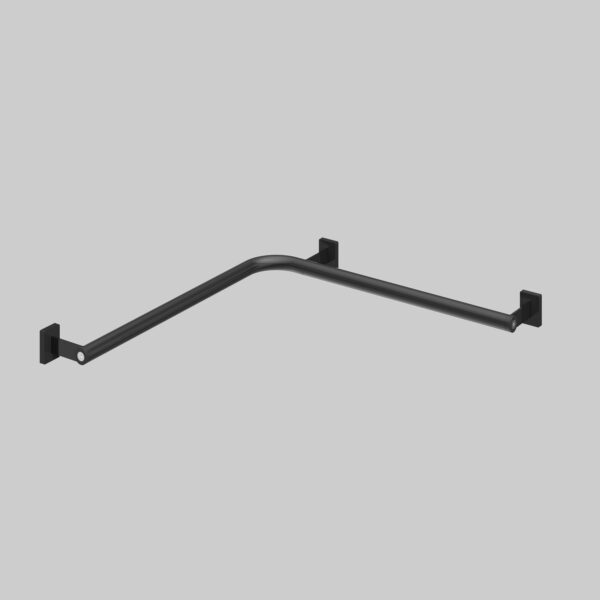

Winkelhandlauf Stahl pulverbeschichtet in Schwarz Satin

Der Winkelhandlauf Stahl pulverbeschichtet wird aus stabilem Stahlrohr mit einem Durchmesser von Ø32 mm gefertigt. Die Pulverbeschichtung bildet eine gleichmäßige Oberfläche und ermöglicht eine einheitliche Gestaltung zusammen mit weiteren pulverbeschichteten Produkten der Serie MODULAR.

Die Standardausführung ist Schwarz, seidenmatt / Satin. Damit eignet sich der Eckhandlauf sowohl für moderne private Badezimmer als auch für professionell geplante Sanitärbereiche.

Winkelhandlauf in Weiß und weiteren RAL-Farben

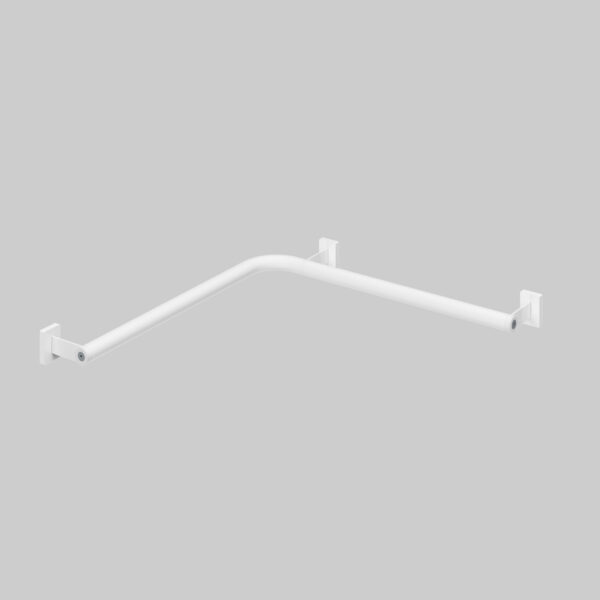

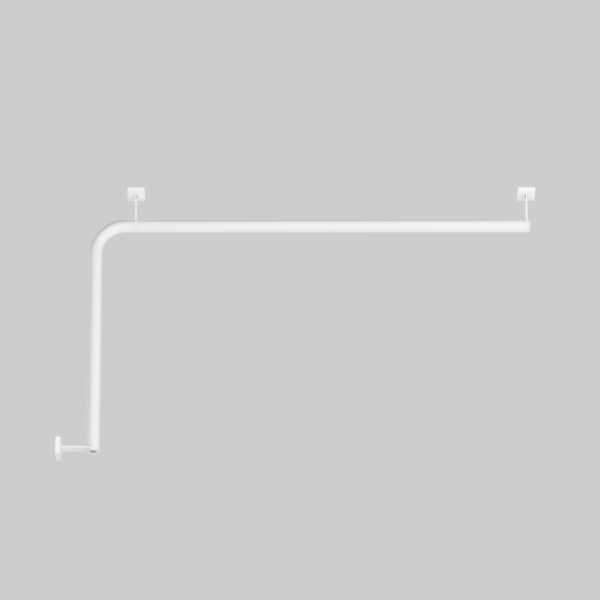

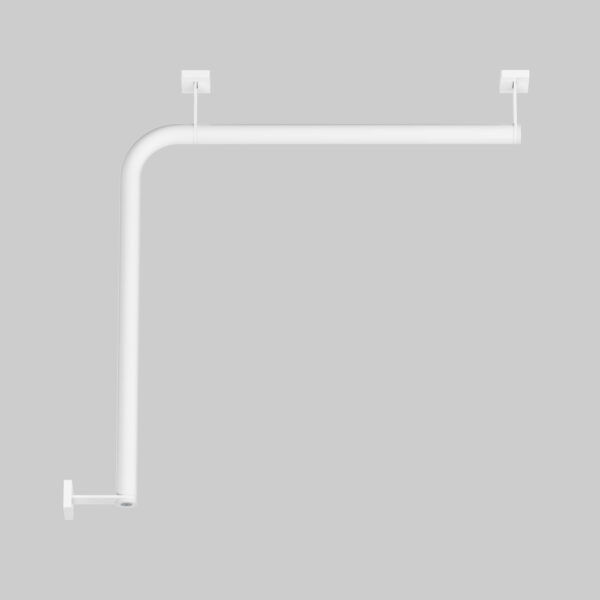

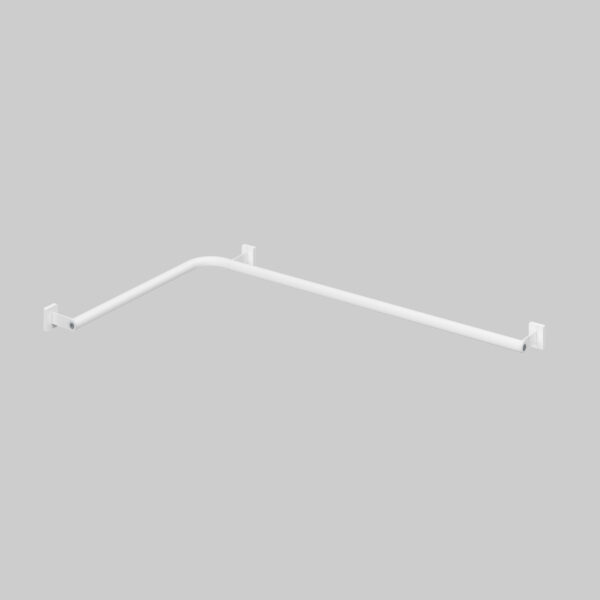

Neben Schwarz ist der Winkelhandlauf auch in Weiß auf Bestellung erhältlich. Für Projekte mit individuellen Farbkonzepten können außerdem weitere RAL-Farben auf Anfrage gefertigt werden.

Dadurch lässt sich das MODULAR System farblich an unterschiedliche Innenraum-, Sanitär- und Objektkonzepte anpassen.

MODULAR Befestigungssystem mit M8-Gewindehülsen

In die Enden der Griffrohre werden M8-Gewindehülsen fest eingeschweißt. Über die passenden MODULAR-Befestigungselemente werden die Komponenten miteinander sowie mit der Wandkonstruktion verbunden.

Der modulare Aufbau ermöglicht unterschiedliche Griffgeometrien und Abmessungen innerhalb einer einheitlichen Produktfamilie.

Winkelhandlauf Stahl für Dusche, WC und Sanitärraum

Der Winkelhandlauf Stahl Horizontal-Horizontal eignet sich überall dort, wo entlang zweier rechtwinklig zueinander stehender Wandflächen eine durchgehende horizontale Haltemöglichkeit benötigt wird.

• im Duschbereich
• im Bereich von WC-Anlagen
• an Badewannen
• an Waschplätzen
• in privaten Badezimmern
• in Hotels und Beherbergungsbetrieben
• in Pflegeeinrichtungen und Kliniken
• in gewerblichen Sanitärräumen
• in öffentlichen und halböffentlichen Gebäuden

Universell links oder rechts montierbar

Der Winkelhandlauf kann links oder rechts montiert werden. Die Ausrichtung erfolgt entsprechend der vorhandenen Raumecke und der gewünschten Laufrichtung des Handlaufs.

Vorteile des MODULAR Winkelhandlaufs Horizontal–Horizontal

• Horizontal–Horizontal: beide Griffbereiche verlaufen waagerecht
• Stahlrohr Ø32 mm: stabile Konstruktion mit komfortabler Grifffläche
• Pulverbeschichtet: gleichmäßige Oberfläche
• Schwarz Satin: Standardausführung
• Weiß: auf Bestellung erhältlich
• RAL-Farben: weitere Farben auf Anfrage
• 22 Einbaumaße: von 600 × 600 bis 900 × 1200 mm
• Modularer Aufbau: Bogenrohr und gerades Verlängerungsrohr
• Universelle Montageseite: links oder rechts montierbar
• Vier Grundgrößen: Bogenrohre mit 500, 600, 700 oder 800 mm
• Klare Größenauswahl: Auswahl nach tatsächlichem Einbaumaß
• M8-Gewindehülsen: fest in die Rohrenden eingeschweißt
• Direkt vom Hersteller: gefertigt von BSD PRODUKCJA
• 5 Jahre Garantie: für private und professionelle Sanitärprojekte

Winkelhandlauf Stahl Horizontal–Horizontal MODULAR direkt vom Hersteller

Der Winkelhandlauf Stahl Horizontal-Horizontal Ø32 mm der Serie MODULAR ist eine flexible Ecklösung für zwei horizontal verlaufende Wandbereiche. Die 22 verfügbaren Einbaumaße ermöglichen eine gezielte Auswahl entsprechend den vorhandenen Platzverhältnissen.

Die Kombination aus vier Grundgrößen des Bogenrohres und verschiedenen geraden Verlängerungsrohren ermöglicht zahlreiche Abmessungen mit wenigen standardisierten MODULAR-Komponenten.

Mit schwarzer Satin-Pulverbeschichtung als Standard, Weiß auf Bestellung sowie weiteren RAL-Farben auf Anfrage lässt sich der Winkelhandlauf Stahl pulverbeschichtet an unterschiedliche Bad- und Sanitärkonzepte anpassen.
