Winkelhandlauf Stahl Ø32 mm

Universal Winkelhandlauf Stahl Ø32 mm – Serie MODULAR

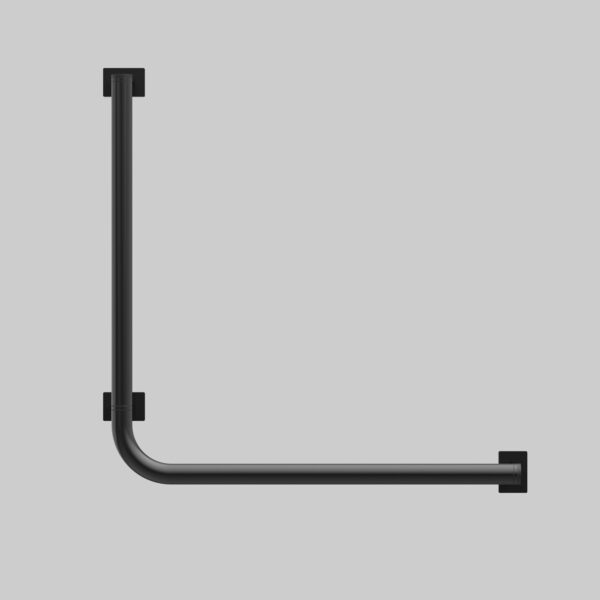

Der Winkelhandlauf Stahl pulverbeschichtet Ø32 mm aus der Serie MODULAR verbindet zwei unterschiedlich lange Schenkel zu einer vielseitigen Haltemöglichkeit für Bad und Sanitärraum. Seine Konstruktion ist universell für die rechte oder linke Montage ausgelegt. Dadurch kann dieselbe Produktvariante entsprechend der tatsächlichen Raumsituation ausgerichtet werden.

Zur Auswahl stehen 23 Größenkombinationen. Der längere Schenkel Maß A ist in Längen von 500 bis 1000 mm erhältlich, der kürzere Schenkel Maß B von 300 bis 600 mm. Beide Griffbereiche werden aus Stahlrohr Ø32 mm gefertigt.

Charakteristisch für diese Ausführung ist die pulverbeschichtete Stahloberfläche. Standardfarbe ist Schwarz, seidenmatt / Satin. Für andere Gestaltungskonzepte kann der Winkelhandlauf in Weiß auf Bestellung sowie in weiteren RAL-Farben auf Anfrage gefertigt werden.

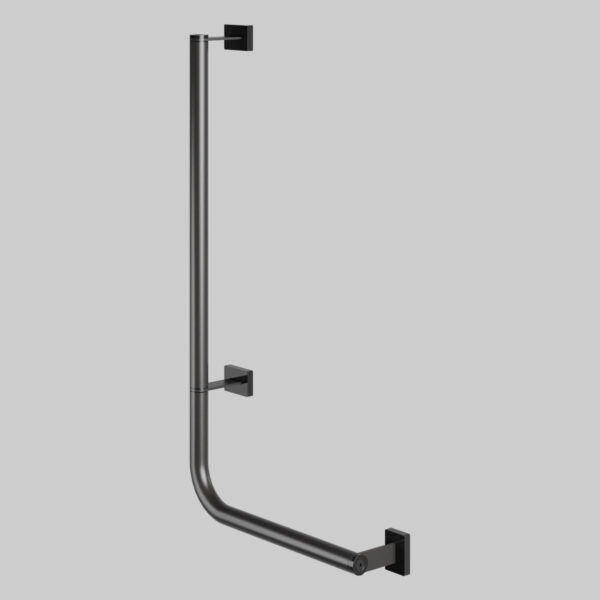

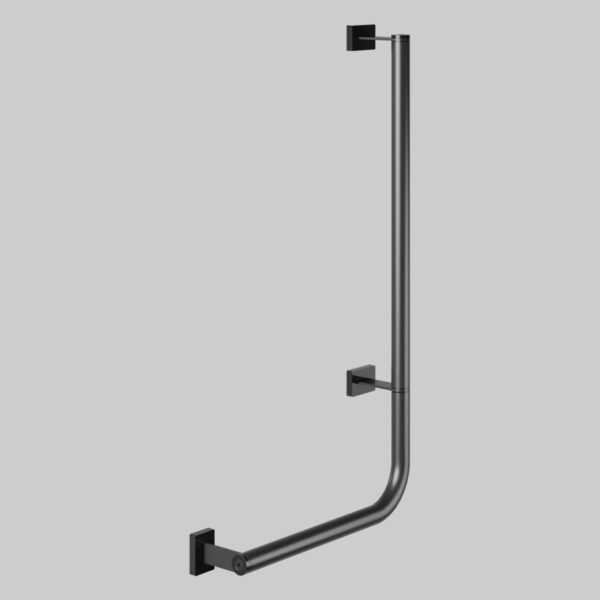

Ein Winkelhandlauf für rechte und linke Montage

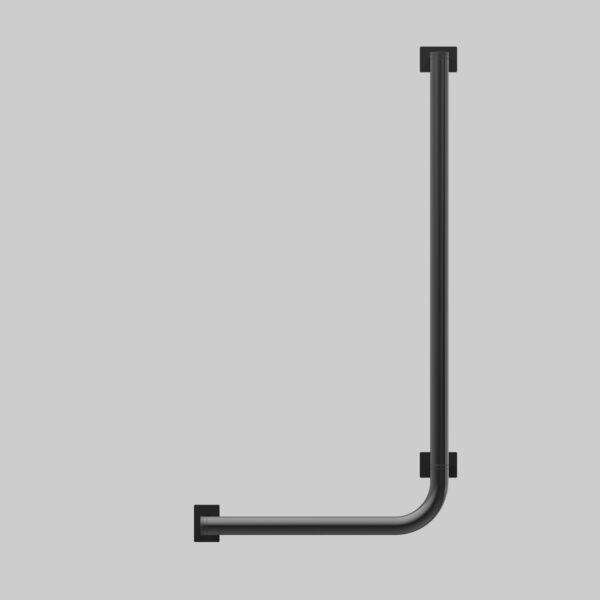

Bei der Planung muss keine separate Rechts- oder Linksausführung gewählt werden. Der MODULAR Winkelhandlauf Stahl kann abhängig von der Einbausituation entsprechend ausgerichtet und montiert werden.

Das ist besonders praktisch bei Projekten mit mehreren Sanitärbereichen, unterschiedlichen Raumaufteilungen oder spiegelbildlich angeordneten Räumen. Die universelle Konstruktion reduziert die Anzahl unterschiedlicher Produktausführungen und erleichtert damit Planung und Bestellung.

23 Größenkombinationen mit Maß A und Maß B

Die Abmessungen des Winkelhandlaufs werden über zwei Schenkellängen definiert. Für eine eindeutige Zuordnung verwenden wir bei allen Varianten dasselbe Maßsystem:

Maß A: längerer Schenkel – 500, 600, 700, 800, 900 oder 1000 mm
Maß B: kürzerer Schenkel – 300, 400, 500 oder 600 mm
Rohrdurchmesser: Ø32 mm
Verfügbare Größenkombinationen: 23

Die passende Ausführung wird im Produkt über das Auswahlfeld Maße A × B mm gewählt. Maß A und Maß B entsprechen den Kennzeichnungen der technischen Produktzeichnung.

Verfügbare Größen des Winkelhandlaufs

Maß B / Maß A	500 mm	600 mm	700 mm	800 mm	900 mm	1000 mm
300 mm	300 × 500 mm	300 × 600 mm	300 × 700 mm	300 × 800 mm	300 × 900 mm	300 × 1000 mm
400 mm	400 × 500 mm	400 × 600 mm	400 × 700 mm	400 × 800 mm	400 × 900 mm	400 × 1000 mm
500 mm	500 × 500 mm	500 × 600 mm	500 × 700 mm	500 × 800 mm	500 × 900 mm	500 × 1000 mm
600 mm	–	600 × 600 mm	600 × 700 mm	600 × 800 mm	600 × 900 mm	600 × 1000 mm

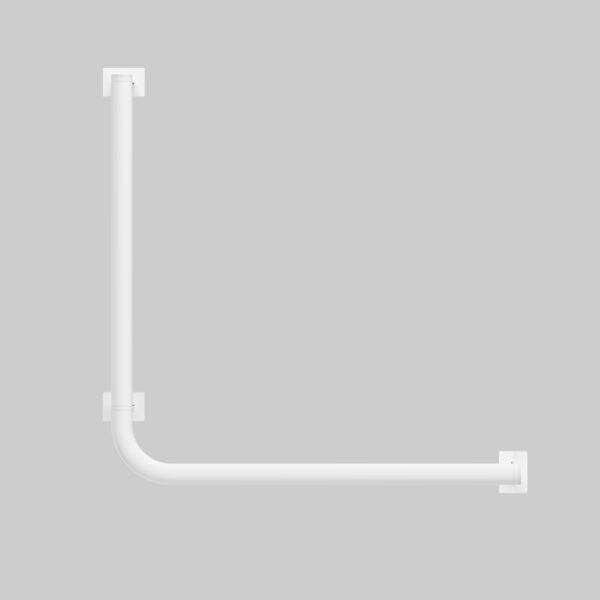

Bei der Größenbezeichnung steht Maß B immer für den kürzeren und Maß A für den längeren Schenkel. Deshalb wird beispielsweise keine separate Variante 600 × 500 mm geführt – diese Abmessung entspricht der Variante 500 × 600 mm.

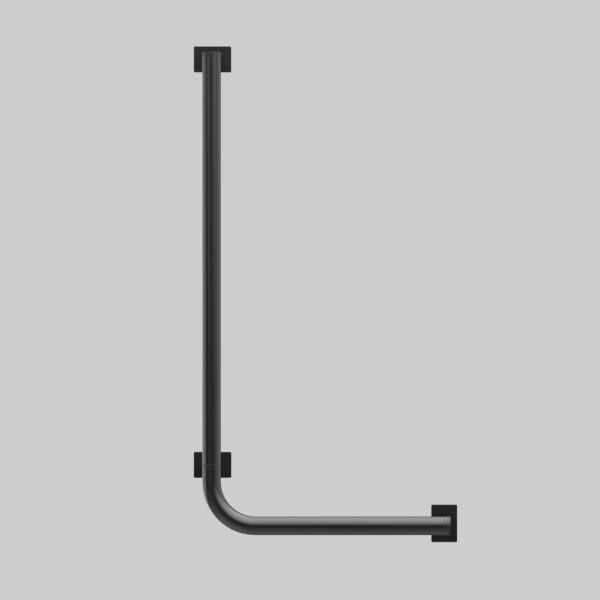

Winkelhandlauf Stahl pulverbeschichtet – Schwarz Satin

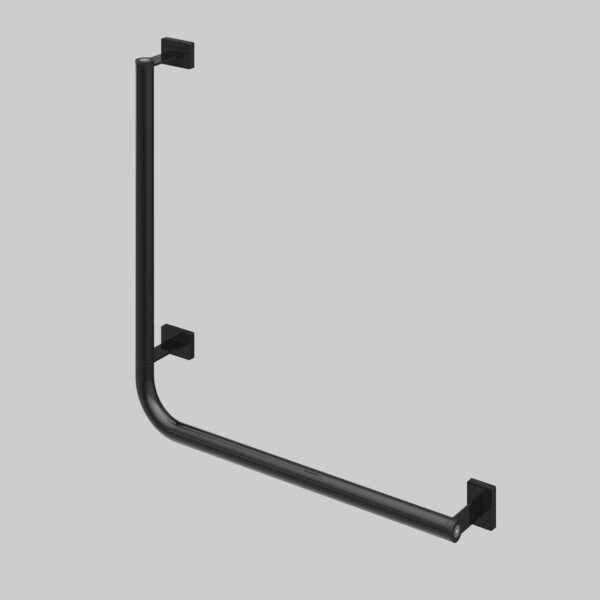

Der Winkelhandlauf Stahl pulverbeschichtet wird standardmäßig in Schwarz, seidenmatt / Satin angeboten. Die gleichmäßige schwarze Oberfläche verleiht dem Griff eine moderne und zurückhaltende Optik und ermöglicht die Kombination mit weiteren schwarz ausgeführten Produkten der Serie MODULAR.

Die Pulverbeschichtung bildet eine schützende und pflegeleichte Oberfläche auf der Stahlkonstruktion. Dadurch eignet sich der Winkelhandlauf sowohl für private Badezimmer als auch für professionell genutzte Sanitärbereiche.

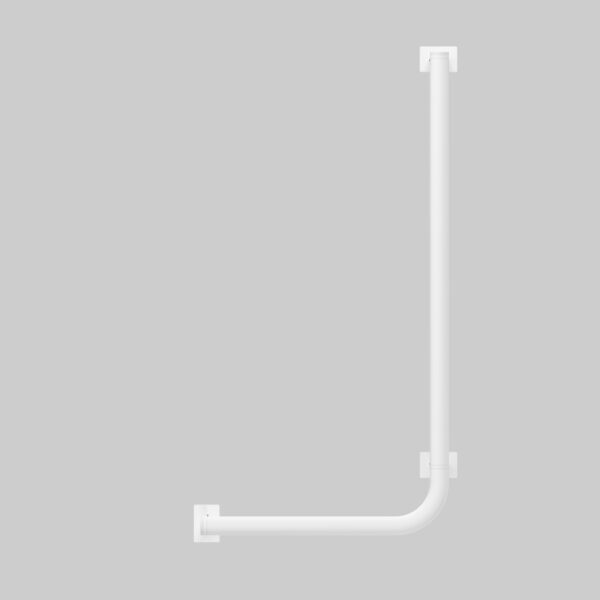

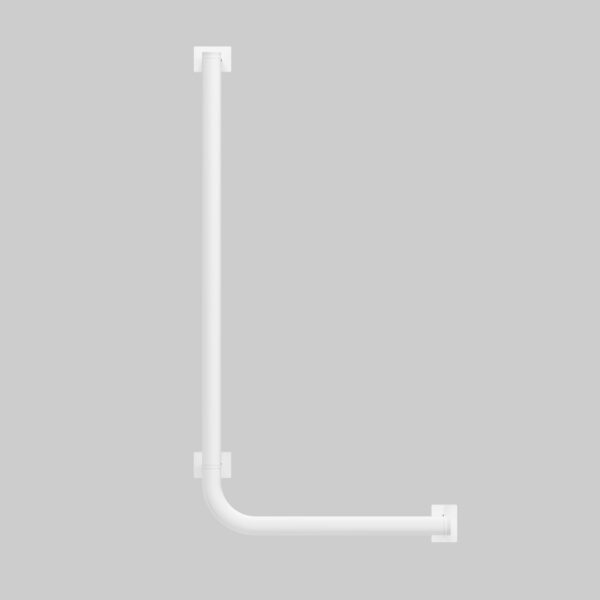

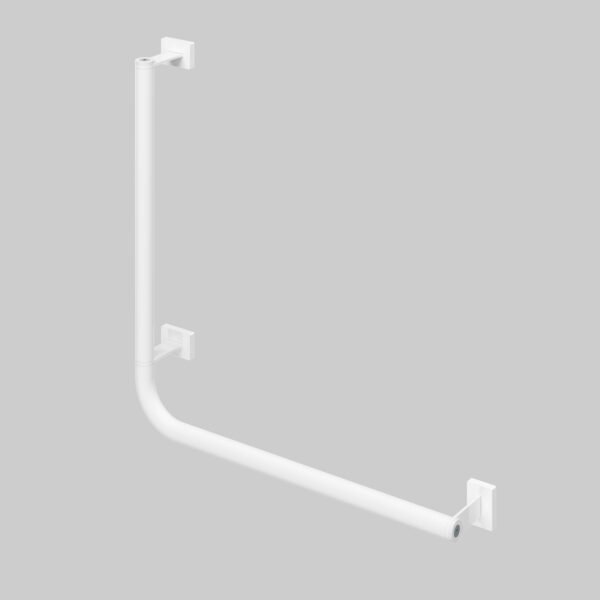

Weiß und weitere RAL-Farben für individuelle Projekte

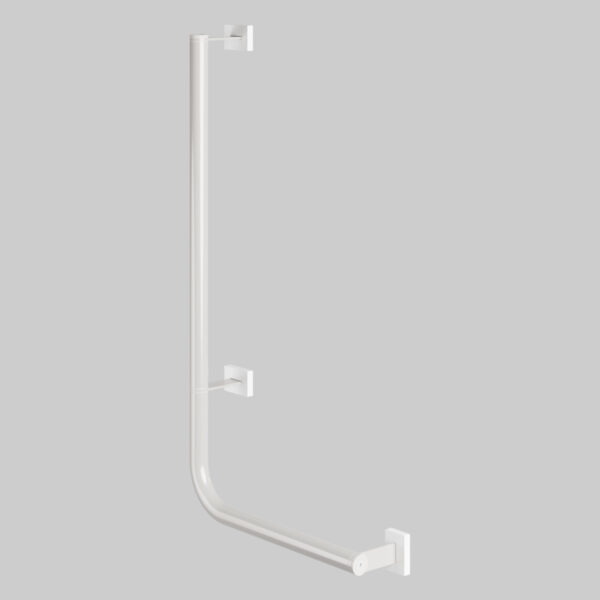

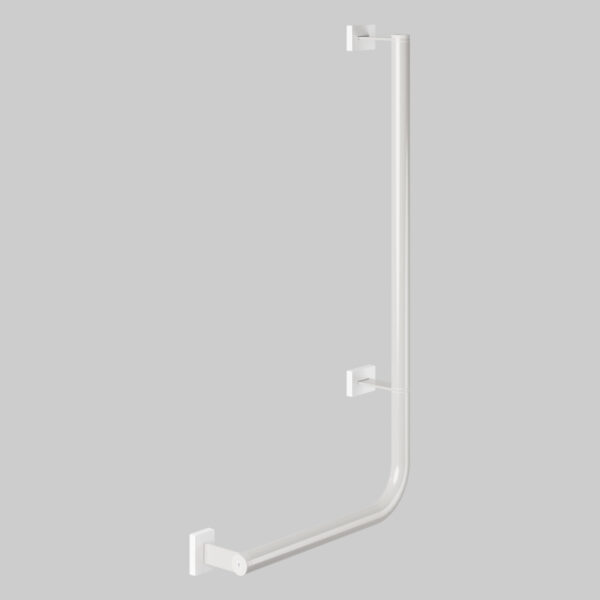

Neben der schwarzen Standardausführung kann der Winkelhandlauf in Weiß auf Bestellung gefertigt werden. Für Projekte mit individuellen Farbkonzepten sind außerdem weitere RAL-Farben auf Anfrage möglich.

Damit lässt sich der MODULAR Winkelhandlauf nicht nur hinsichtlich seiner Abmessungen, sondern auch optisch an unterschiedliche Raum- und Gestaltungskonzepte anpassen. Dies ist beispielsweise bei Hotels, Pflegeeinrichtungen, öffentlichen Gebäuden oder individuell geplanten Sanitärprojekten interessant.

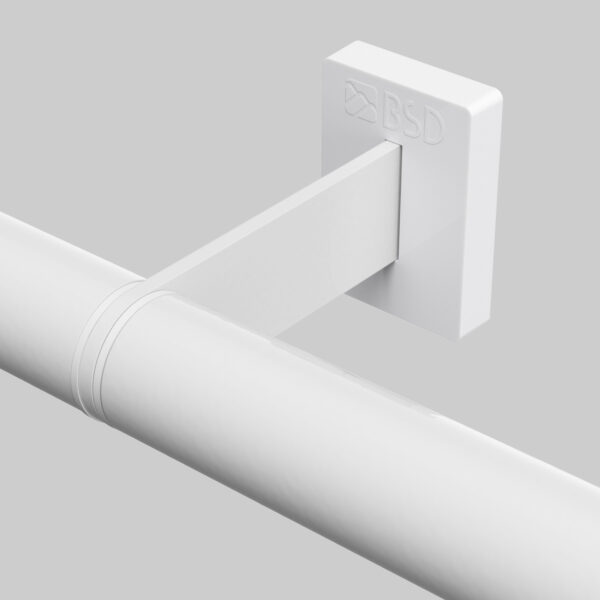

MODULAR Befestigungssystem mit eingeschweißten M8-Gewindehülsen

Der Winkelhandlauf ist Bestandteil des modular aufgebauten BSD-Systems. In die Enden der Griffrohre werden M8-Gewindehülsen fest eingeschweißt. Über diese Verbindung wird der Winkelhandlauf mit den vorgesehenen Wandbefestigungen der Serie MODULAR verbunden.

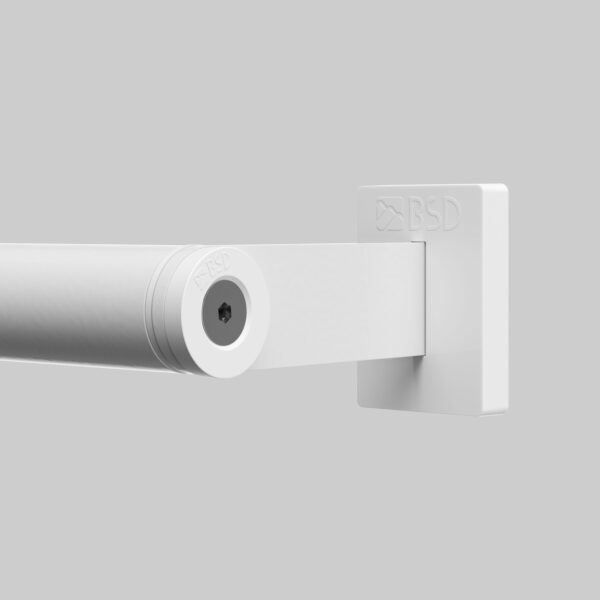

Je nach gewählter Ausführung können die Befestigungspunkte mit passenden Abdeckungen versehen werden. Dadurch lassen sich die Montageschrauben nach der Befestigung optisch verdecken.

Das MODULAR System ermöglicht die Kombination verschiedener Griffgeometrien, Abmessungen und Befestigungslösungen innerhalb einer gemeinsamen Produktfamilie.

Winkelhandlauf für Dusche, WC, Badewanne und Waschplatz

Durch seine L-Form stellt der Winkelhandlauf Haltemöglichkeiten in zwei Richtungen zur Verfügung. Abhängig von Abmessung und Montageposition kann er deshalb in unterschiedlichen Bereichen eines Badezimmers oder Sanitärraums eingesetzt werden.

im Duschbereich
neben dem WC
im Bereich der Badewanne
am Waschplatz
an Wandflächen innerhalb von Sanitärräumen
in privaten Badezimmern
in Hotels und gewerblichen Sanitärräumen
in Pflegeeinrichtungen und Kliniken
in öffentlichen Gebäuden

Welche Schenkellängen und welche Ausrichtung geeignet sind, richtet sich nach der jeweiligen Raumsituation, dem vorgesehenen Einsatzbereich und den baulichen Voraussetzungen.

Vorteile des Universal Winkelhandlaufs Stahl

Universell einsetzbar: rechts oder links montierbar
23 Größenkombinationen: für unterschiedliche Raumsituationen
Maß A: längerer Schenkel von 500 bis 1000 mm
Maß B: kürzerer Schenkel von 300 bis 600 mm
Ø32 mm: durchgehender Rohrdurchmesser im Griffbereich
Stahl: stabile Konstruktion
Pulverbeschichtet: pflegeleichte und widerstandsfähige Oberfläche
Schwarz Satin: Standardausführung
Weiß: auf Bestellung erhältlich
Weitere RAL-Farben: auf Anfrage möglich
M8-Gewindehülsen: fest in die Rohrenden eingeschweißt
Serie MODULAR: Bestandteil des flexiblen BSD-Baukastensystems
Direkt vom Hersteller: gefertigt von BSD PRODUKCJA
5 Jahre Garantie: für langfristig geplante Sanitärprojekte

Universal Winkelhandlauf Stahl MODULAR direkt vom Hersteller

Der Universal Winkelhandlauf Stahl Ø32 mm wird direkt von BSD PRODUKCJA gefertigt. Mit 23 definierten Größenkombinationen und der universellen Rechts-/Links-Montage lässt sich das Produkt an zahlreiche Einbausituationen anpassen.

Die Standardausführung in Schwarz, seidenmatt / Satin ergänzt die pulverbeschichteten Produkte der Serie MODULAR. Weiß auf Bestellung und weitere RAL-Farben auf Anfrage erweitern die Möglichkeiten für individuelle Projekte.

Das eindeutige Maßsystem mit Maß A für den längeren und Maß B für den kürzeren Schenkel erleichtert die Auswahl der passenden Variante und ermöglicht eine klare Zuordnung zur technischen Zeichnung.

Maße	n. v.
Produktart	Universal-Winkelhandlauf
Abdeckung	Abdeckrosette
Maße B × A mm	300 x 500 mm, 300 x 600 mm, 300 x 700 mm, 300 x 800 mm, 300 x 900 mm, 300 x 1000 mm, 400 x 500 mm, 400 x 600 mm, 400 x 700 mm, 400 x 800 mm, 400 x 900 mm, 400 x 1000 mm, 500 x 500 mm, 500 x 600 mm, 500 x 700 mm, 500 x 800 mm, 500 x 900 mm, 500 x 1000 mm, 600 x 600 mm, 600 x 700 mm, 600 x 800 mm, 600 x 900 mm, 600 x 1000 mm
Montageseite	Universal (links / rechts)
Belastbar bis	120 kg
Material	Schwarzer Stahl
Oberfläche	Pulverbeschichtet
Farbe	Schwarz, Weiß (auf Bestellung)
Rohrdurchmesser	32 mm
Rohrwanddicke	1.5 mm
Schweißverfahren	Laser

Produktsicherheit

Herstellerinformationen

BSD PRODUKCJA Sp. z o.o.
Powstańców Wielkopolskich 13/4
69-100 Słubice
Polen
