Winkelhandlauf Edelstahl Horizontal–Horizontal 600–1200 mm – MODULAR

Winkelhandlauf Edelstahl Horizontal–Horizontal Ø32 mm – Serie MODULAR

Der Winkelhandlauf Edelstahl Horizontal–Horizontal aus der Serie MODULAR ist eine Ecklösung für die horizontale Montage an zwei rechtwinklig zueinander stehenden Wandflächen. Beide Schenkel verlaufen nach der Montage waagerecht und bilden eine durchgehende Haltemöglichkeit entlang zweier Wandseiten.

Konstruktiv basiert diese Ausführung auf dem bewährten MODULAR Winkelhandlauf UK. Der Unterschied liegt in der Einbaurichtung: Der Winkelhandlauf wird so montiert, dass beide Griffarme horizontal verlaufen.

Die Konstruktion wird aus modularen Komponenten aufgebaut und besteht aus einem gebogenen Rohr sowie einem passenden geraden Verlängerungsrohr. Dadurch lassen sich zahlreiche Abmessungen mit wenigen standardisierten Bauteilen realisieren.

Der Winkelhandlauf wird aus Edelstahlrohr Ø32 mm gefertigt und ist universal links oder rechts montierbar.

Horizontal–Horizontal – beide Griffarme verlaufen waagerecht

Bei dieser Montageart verlaufen beide Schenkel horizontal. Dadurch entsteht eine zusammenhängende Griffmöglichkeit über einen Eckbereich hinweg.

Die Konstruktion kann universal links oder rechts montiert werden. Ein separates linkes oder rechtes Modell ist deshalb nicht erforderlich.

Wichtig: Einbaumaß und technisches Konstruktionsmaß

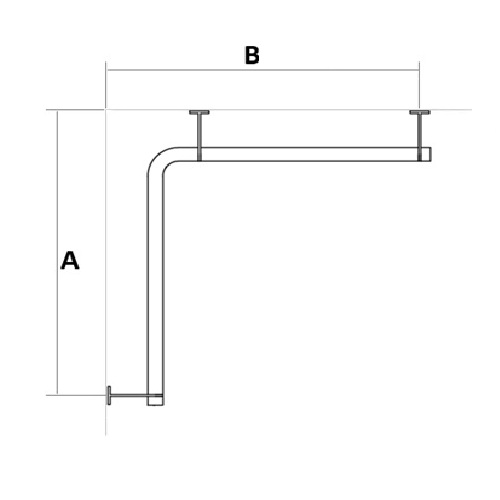

Die im Shop auswählbaren Größen entsprechen dem tatsächlichen Einbaumaß A × B. Für den Kunden ist somit direkt das Maß entscheidend, das der Winkelhandlauf nach der Montage im Raum erreicht.

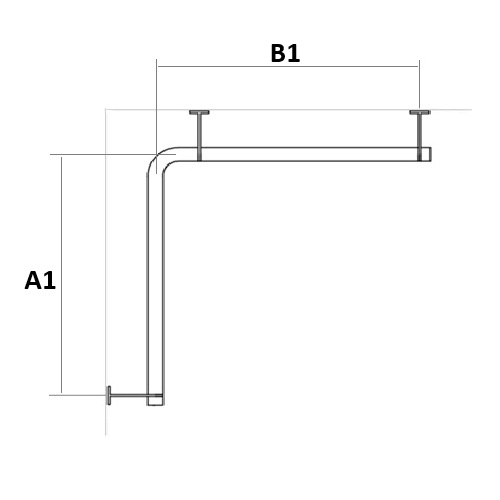

Die technische Artikelnummer basiert dagegen auf dem Konstruktionsmaß A1 × B1 des verwendeten MODULAR Winkelhandlaufs. Dieses technische Maß ist jeweils etwa 100 mm je Schenkel kleiner als das Einbaumaß.

22 Einbaumaße von 600 × 600 bis 900 × 1200 mm

Der Winkelhandlauf Edelstahl Horizontal–Horizontal ist in insgesamt 22 Größenkombinationen erhältlich. Die Auswahl erfolgt über das Produktmerkmal Maße B × A mm.

Die Konstruktion basiert auf vier Grundgrößen des gebogenen MODULAR-Rohres. Das zweite Maß wird über das jeweils passende gerade Verlängerungsrohr aufgebaut.

MODULAR Aufbau und Größen im Überblick

Einbaumaß A × B	Bogenrohr A1	Verlängerungsrohr B1	Konstruktionsmaß A1 × B1
600 × 600–1200 mm	500 mm	400–1000 mm	500 × 500–1100 mm
700 × 700–1200 mm	600 mm	500–1000 mm	600 × 600–1100 mm
800 × 800–1200 mm	700 mm	600–1000 mm	700 × 700–1100 mm
900 × 900–1200 mm	800 mm	700–1000 mm	800 × 800–1100 mm

Das gerade Verlängerungsrohr wird innerhalb der jeweiligen Gruppe in 100-mm-Schritten gewählt. Der 90°-Bogen des Bogenrohres bildet bereits etwa 100 mm des zweiten Schenkels.

Für die Auswahl des Produkts ist das angegebene Einbaumaß A × B maßgeblich. Die technischen Maße A1 und B1 dienen der Zuordnung der einzelnen MODULAR-Komponenten und der Artikelnummer.

Modularer Aufbau aus Bogenrohr und Verlängerungsrohr

Die horizontal-horizontal montierte Ausführung besteht aus zwei aufeinander abgestimmten MODULAR-Komponenten:

• Bogenrohr A1: bildet den ersten Schenkel und den 90°-Bogen der Konstruktion
• Verlängerungsrohr B1: verlängert den zweiten horizontalen Schenkel
• Rohrdurchmesser: Ø32 mm

Da der 90°-Bogen bereits etwa 100 mm des zweiten Schenkels bildet, ist das verwendete gerade Verlängerungsrohr entsprechend kürzer.

Bei einem Einbaumaß von beispielsweise 600 × 600 mm wird ein Bogenrohr A1 mit 500 mm und ein Verlängerungsrohr B1 mit 400 mm eingesetzt.

Maße B × A mm – Auswahl nach tatsächlichem Einbaumaß

Im Produkt wählen Sie direkt das gewünschte Einbaumaß. Dadurch kann die passende Größe anhand der tatsächlichen Platzverhältnisse im Bad oder Sanitärraum ausgewählt werden.

Die technische Artikelnummer bleibt dagegen an das Konstruktionsmaß des MODULAR Winkelhandlaufs gekoppelt. So entspricht beispielsweise das Einbaumaß 600 × 900 mm einem technischen Maß von 500 × 800 mm und damit einer Artikelnummer wie UK.500.800.SZ32.

Edelstahlrohr Ø32 mm

Der Winkelhandlauf Horizontal–Horizontal wird aus stabilem Edelstahlrohr Ø32 mm gefertigt. Der Rohrdurchmesser bietet eine komfortable Grifffläche entlang beider horizontalen Griffbereiche.

Durch die rechtwinklige Verbindung der beiden Schenkel entsteht eine durchgehende Haltemöglichkeit über den Eckbereich hinweg.

Edelstahl Geschliffen Satin oder Poliert

Standardmäßig wird der Winkelhandlauf Edelstahl Horizontal–Horizontal in Edelstahl Geschliffen Satin gefertigt. Die gleichmäßig geschliffene Oberfläche besitzt eine matte und dezente Edelstahloptik und lässt sich mit weiteren Komponenten der Serie MODULAR kombinieren.

Alternativ ist die Ausführung Edelstahl Poliert erhältlich. Diese Variante wird auf Bestellung gefertigt und besitzt eine glatte, glänzende Edelstahloberfläche.

Hinweis zur Ausführung Poliert: Die polierte Variante wird individuell auf Bestellung gefertigt und ist daher vom freiwilligen Rückgaberecht ausgeschlossen.

Serie MODULAR – flexibles Griffsystem direkt vom Hersteller

Der Winkelhandlauf Horizontal–Horizontal ist Bestandteil der Serie MODULAR von BSD. Das Baukastensystem ermöglicht unterschiedliche Griffgeometrien, Abmessungen und Montagesituationen innerhalb einer einheitlichen Produktfamilie.

In die Enden der Griffrohre werden M8-Gewindehülsen fest eingeschweißt. Über die passenden MODULAR-Befestigungselemente werden die einzelnen Komponenten miteinander und mit der Wandkonstruktion verbunden.

Winkelhandlauf Edelstahl Horizontal-Horizontal für Eckbereiche

Der Winkelhandlauf Edelstahl Horizontal–Horizontal eignet sich besonders für Bereiche, in denen entlang zweier rechtwinklig zueinander stehender Wandflächen eine durchgehende horizontale Haltemöglichkeit benötigt wird.

• im Duschbereich
• im Bereich von WC-Anlagen
• an Badewannen
• an Waschplätzen
• in privaten Badezimmern
• in Hotels und Beherbergungsbetrieben
• in Pflegeeinrichtungen und Kliniken
• in gewerblichen Sanitärräumen
• in öffentlichen und halböffentlichen Gebäuden

Universell links oder rechts montierbar

Die Konstruktion ist universal links oder rechts montierbar. Dadurch kann derselbe Winkelhandlauf abhängig von der Position der Ecke und der gewünschten Laufrichtung entsprechend ausgerichtet werden.

Vorteile des MODULAR Winkelhandlaufs Horizontal–Horizontal

• Horizontal–Horizontal: beide Griffarme verlaufen waagerecht
• Modularer Aufbau: Bogenrohr plus gerades Verlängerungsrohr
• Universelle Montageseite: links oder rechts montierbar
• 22 Einbaumaße: von 600 × 600 bis 900 × 1200 mm
• Vier Grundgrößen: Bogenrohre mit 500, 600, 700 oder 800 mm
• Klare Größenauswahl: Auswahl nach tatsächlichem Einbaumaß
• Rohrdurchmesser Ø32 mm: komfortable Grifffläche
• Edelstahl Geschliffen Satin: Standardausführung
• Edelstahl Poliert: auf Bestellung erhältlich
• Serie MODULAR: Bestandteil des flexiblen BSD-Baukastensystems
• M8-Gewindehülsen: fest in die Rohrenden eingeschweißt
• Direkt vom Hersteller: gefertigt von BSD PRODUKCJA
• 5 Jahre Garantie: langlebige Qualität für private und professionelle Sanitärprojekte

Winkelhandlauf Edelstahl Horizontal–Horizontal MODULAR direkt vom Hersteller

Der Winkelhandlauf Edelstahl Horizontal–Horizontal Ø32 mm der Serie MODULAR verbindet zwei waagerecht verlaufende Griffbereiche zu einer modular aufgebauten Ecklösung. Insgesamt 22 Einbaumaße ermöglichen eine gezielte Anpassung an unterschiedliche Raumabmessungen.

Die Konstruktion basiert auf vier Grundgrößen des gebogenen MODULAR-Rohres und verschiedenen geraden Verlängerungsrohren. Dadurch können mit wenigen standardisierten Komponenten zahlreiche Größenkombinationen aufgebaut werden.

Die universelle Links-/Rechts-Montage, der Rohrdurchmesser Ø32 mm sowie die Wahl zwischen Edelstahl Geschliffen Satin und der auf Bestellung gefertigten Ausführung Poliert machen den Winkelhandlauf zu einer flexibel einsetzbaren Lösung innerhalb der Serie MODULAR.
